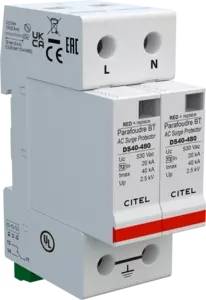

UL121201 Hazardous Locations- Imax 40kA - In 20kA - Modular

DS42S-480
Part Number 461015
DS42S-480
  • UL1449 TYPE 1 LISTED SPD
  • MOV Technology
  • 40kA Surge Current Rating
  • Visual fault indicator and remote contacts
  • 10-Year warranty


Select another reference:

Network

230-277 V Single-phase

Protection mode(s)

Common mode

Protection level N/PE
@ In (8/20µs)
Up N/PE

2.5 kV

POWER SPD TYPE

UL1449 TYPE 1 LISTED

VOLTS
(V)

480/277

AC/DC/DC PV/RF

AC

PHASE
(PH)

3Y

AMPS
(A)

N/A

AMBIENT MIN
(C)

-35

AMBIENT MAX
(C)

+60

MODES

L-L, L-G

VPR
(V)

4000/-/1800/-

MCOV
(V)

550/-/550/-

IN
15 impulses 8/20µs
(kA)

20

SCCR
(kA)

100

IMAX
8/20µs
(kA)

40

Iimp
10/350µs
(kA)

4

Format

Plug-in modular box

Failsafe mode

Disconnection from AC network

Weight

0.222 kg

TECHNOLOGY

MOV

NETWORK CONFIGURATION

1PH, 3W+G, Split Phase

CONNECTION METHOD

SPD-Screw Terminal (8-12AWG), Terminal blocks 6AWG

MOUNTING

Din Rail

MATERIAL

Thermoplastic UL94-V0

NEMA RATING (IP RATING)

NEMA 2 (IP20)

FAIL-SAFE BEHAVIOR

Disconnection via fuse-link

REAL-TIME DIAGNOSTICS

Visual indicator and remote contacts

DIMENSIONS

See diagram

WEIGHT

0.60 lbs

SPARE PART

DSM40-480

Certification

CSA / UL Listed

UL STANDARD

UL1449 5th Edition

UL CATEGORY

VZCA, VZCA7

UL FILE NUMBER

E326289

STANDARDS

NOM-003-SCFI-2014, NOM-001-SCFI-1993

ENVIRONMENTAL STANDARDS

ROHS

Housing/Enclosure material

Thermoplastic

Flammability rating
UL 94

V0

Mounting

Din Rail

IP Environmental rating
IP

IP20

NEMA Environmental rating
NEMA

NEMA 1

Installation Location

Indoor

Spare part

Module

Individual Pack

Yes

Storage Temperature
Max
°C 85 °C
Storage Temperature
Min
°F -40 °F
Waranty

10 Years
