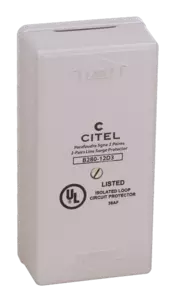

DATA LINE SPD - UL497B LISTED - Imax 20kA - In 5kA

B280-12D3
Part Number 72772
B280-12D3
Availability:
$79.00 (excl. tax)

Available within 3 weeks

  • Hybrid SAD-GDT Technology
  • UL497B LISTED
  • 20kA Imax
  • 5kA Imp
  • 5kA In



Network

RS232, RS485

Max. DC operating voltage
Uc

15 Vdc

Max. frequency
f max.

3 MHz

Insertion loss

< 1 dB

Protection mode(s)

Common/Differential mode

Protection Level
C3 (10/1000μs), 300 applications@10 A, X-X (Line/Line)
Up

30 V

Protection level
C3 (10/1000μs), 300 applications@10 A, X-C (Line/Earth)
Up

20 V

DATA SPD TYPE

UL497B LISTED

VOLTS
(V)

12

WIRES

4W+GROUND

LINE CURRENT MAX
(A)

0.3

AMBIENT MIN
(C)

-50

AMBIENT MAX
(C)

+85

RESIDUAL VOLTAGE
(V)

20

MCOV
(V)

15/72/72

IN
10 impulses 8/20µs
(kA)

5

IMAX
8/20µs
(kA)

20

Iimp
10/350µs
(kA)

5

DATA SPEED
(Mbps)

up to 10MHz

Technology

GDT+TVS diode

Connection to Network

By screw terminal: cross section 0.4-1.5mm²

Format

Wall mounting box

Failsafe mode

Short-circuit - transmision cut-off - fault mode 2

Weight

0.12 kg

TECHNOLOGY

SAD-GDT

NETWORK CONFIGURATION

4W+G

CONNECTION METHOD

RJ11 Connector

MOUNTING

Wall mount

MATERIAL

Thermoplastic UL94-V0

NEMA RATING (IP RATING)

NEMA 2 (IP20)

DIMENSIONS

See diagram

WEIGHT

0.30 lbs

SPARE PART

n/a

Certification

UL 497B

UL STANDARD

UL497B

UL CATEGORY

QVGQ

UL FILE NUMBER

E184939

STANDARDS

IEC 61643-11, NOM-003-SCFI-2014, NOM-001-SCFI-1993

ENVIRONMENTAL STANDARDS

ROHS
