Carril DIN Corriente Alterna (CA)
Part Number: 821130222552
Ficha de datos|
Red
|
230 V monofásica |
|
|
Tensión AC máx. de functionamiento
|
Uc | 275 Vac |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 50 kA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 100 kA |
|
Modo(s) de conexión
|
L/PE y N/PE |
|
|
Nivel de protección N/PE
@ In (8/20µs)
|
Up N/PE | 1.5 kV |
|
|
UL1449 5th Ed. TYPE 4CA |
|
|
TENSION
|
(V) | 230 |
|
|
AC |
|
|
FASE
|
(PH) | 1 |
|
|
(A) | N/A |
|
|
(C) | -40 |
|
|
(C) | +85 |
|
MODOS
|
L-L, L-G, L-N, N-G |
|
|
|
(V) | 1000/1800/900 |
|
|
(V) | 6580/3290/3240 |
|
|
(V) | 305/305/305 |
|
|
(kA) | 20 |
|
Icc
cortocircuito
|
(kA) | n/a |
|
|
(kA) | 50 |
|
|
(kA) | 4 |
|
Tipo de red
|
AC |
|
|
Tecnología
|
Tecnología VG (MOV+GSG) |
|
|
Conexión à la red
|
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido) |
|
|
Formato
|
Caja modular desenchufable |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la red Baja Tensión |
|
|
TECNOLOGIA
|
MOV-GSG |
|
|
CONFIGURACION DE RED
|
2 Pole, 2W+G,1PH |
|
|
FORMA DE CONEXION
|
Screw Terminal (4-13AWG) |
|
|
MONTAJE
|
Din Rail |
|
|
|
Thermoplastic UL94-V0 |
|
|
|
NEMA 2 (IP20) |
|
|
DESCONEXION SEGURA
|
Disconnection via fuse-link |
|
|
|
Visual indicator and remote contacts |
|
|
|
See diagram |
|
|
|
0.44 lbs |
|
|
|
MDAC50VG-275 |
|
Certificación
|
UL Recognized |
|
|
Normas ambientales
|
EU RoHS |
|
|
|

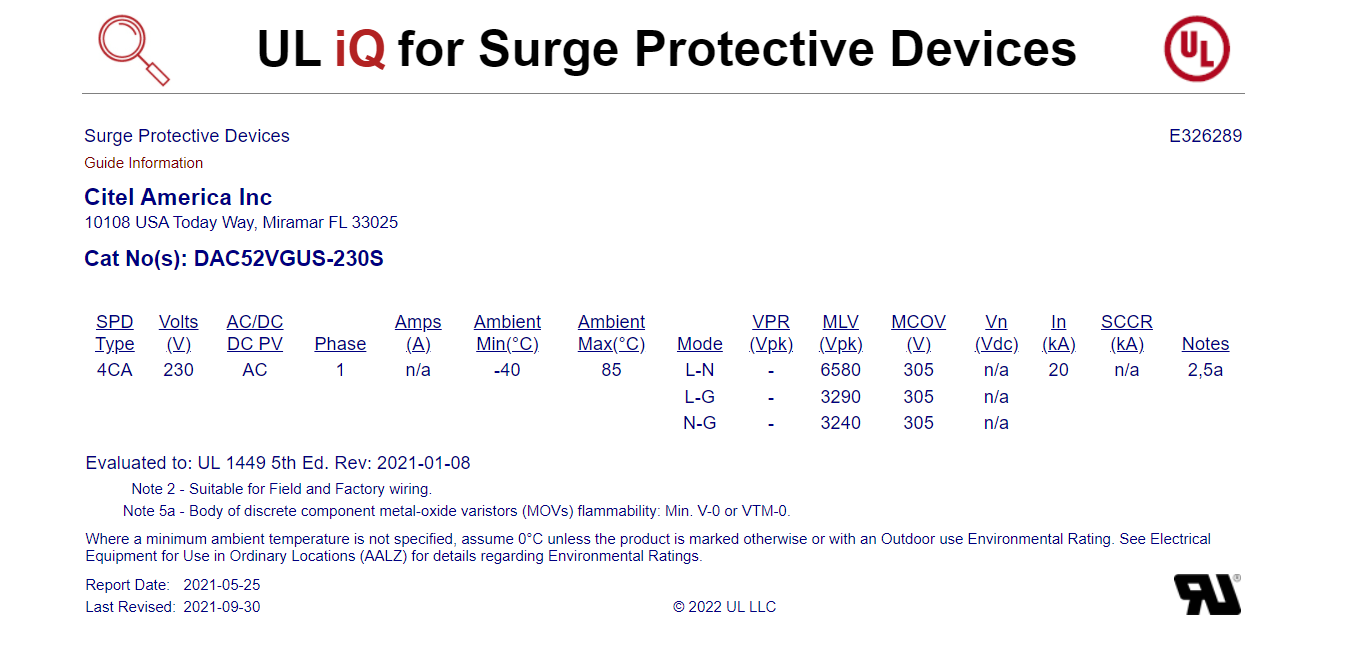

UL1449 5th Edition |
|
|
|
VZCA2 |
|
|
|
E326289 |
|
|
NORMAS
|
NOM-003-SCFI-2014, NOM-001-SCFI-1993 |
