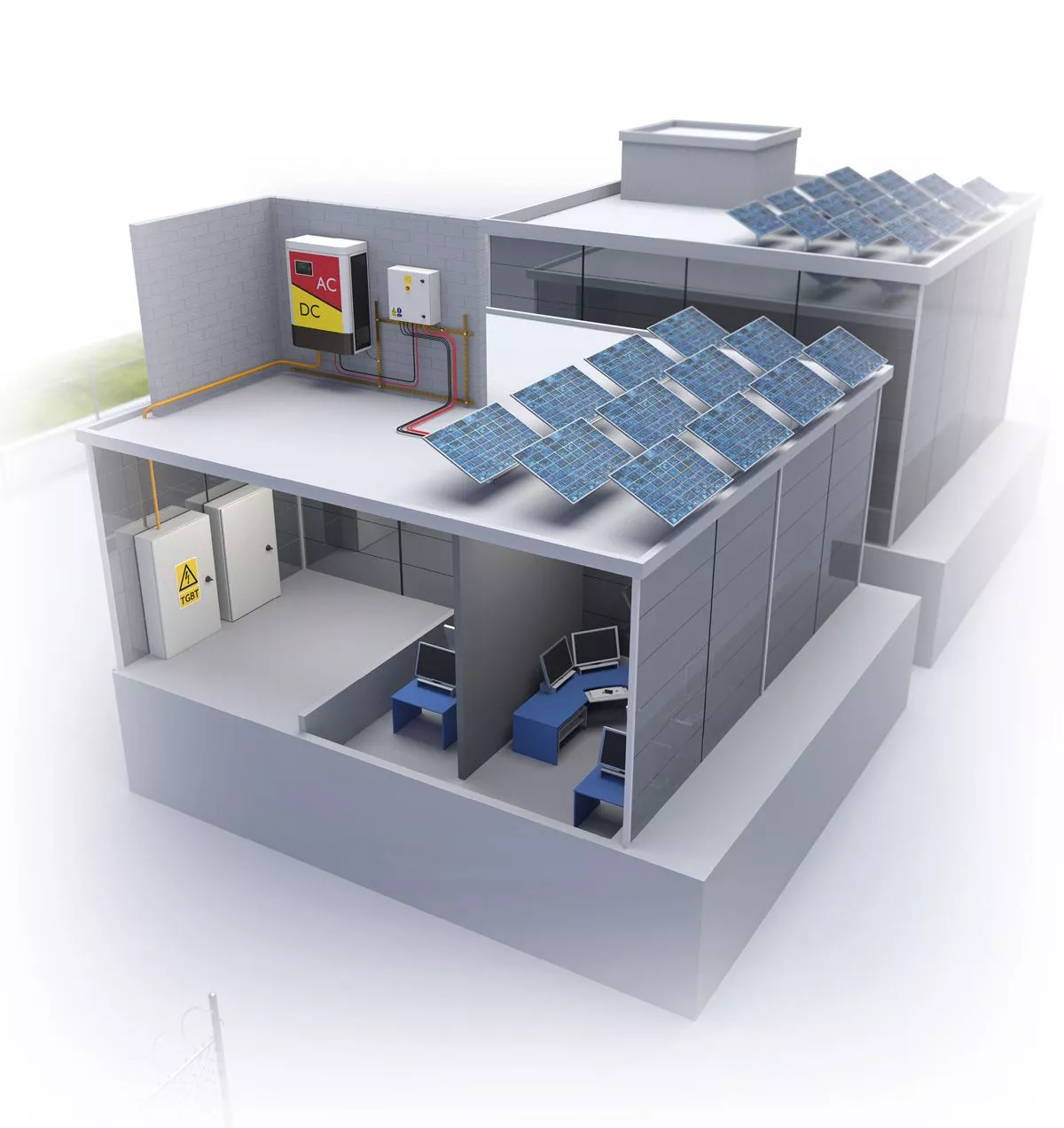

Protección Contra Sobretensiones para Instalaciones Fotovoltaicas Comerciales e Industriales
DESCRIPCIÓN GENERAL
La creciente dependencia actual de dispositivos electrónicos de gran sensibilidad convierte a la protección contra sobretensiones en un tema fundamental para los Sistemas Fotovoltaicos o Sistemas de Energía Solar. Un estudio del Instituto de Seguros para la Seguridad en Negocios y Hogares (Insurance Institute for Business & Home Safety) reveló que se perdieron 26.000 millones de dólares a causa de sobretensiones eléctricas no provocadas por rayos. Además, según el Instituto de Información sobre Seguros (Insurance Information Institute) y State Farm©, cada año se registran en los Estados Unidos cerca de 25 millones de impactos de rayos, los cuales ocasionan pérdidas que oscilan entre los 650 millones y los 1.000 millones de dólares.
Este artículo aborda diversos aspectos de los sistemas fotovoltaicos o sistemas de energía solar con el fin de ayudarle a desarrollar una estrategia integral de mitigación de sobretensiones para sus equipos. Cada sección concluirá con un «Punto de protección con dispositivo de protección contra sobretensiones» (DPS), en el que se indicará el lugar idóneo para la instalación de un DPS y cuál es el dispositivo más adecuado para dicha ubicación.
|
|
|---|
| Central eléctrica fotovoltaica |
Planta de Energía Fotovoltaica
Las plantas de energía fotovoltaica están expuestas a las condiciones ambientales, a sobretensiones inducidas por rayos y a transitorios de conmutación originados en la subestación. Cualquier daño o tiempo de inactividad de los equipos que operan en el sistema solar afecta directamente a la producción de la planta fotovoltaica.
Punto de Protección DPS: Campo Solar
| Ubicación | Sistema | Modelo de DPS | Enlance |
|---|---|---|---|
| Caja Combinadora de CA | 277/480 V ca | DAC104US-277Y |
|
| Caja Combinadora de CC | 1500 V cc | DS50PVS-1500/51 |
|
| Alimentación de la Estación de Monitoreo Meteorológico | 12 V cc | DS220S-12DC |
|
| Estación de Monitoreo Meteorológico E/S | 4-20mA | DLA-24D3 |
|
| Comunicación Estación de Monitoreo Meteorológico | Ethernet | MJ8-C6A |
|
| Controlador de Seguidor Solar | 12-24 V cc | DS220S-24DC |
|
| Controlador de Seguidor Solar E/S | 6 V cc | DLA-06D3 |
|
Punto de Protección DPS: Inversor Solar
El inversor solar está conectado directamente al conjunto solar. Tan importante como el conjunto solar, el inversor solar alberga la electrónica de potencia necesaria para convertir la corriente continua (CC) en corriente alterna (CA).
| Ubicación | Sistema | Modelo de DPS | Enlance |
|---|---|---|---|
| Entrada CC | 1500 V cc | DS50PVS-1500/51 |
|
| Salida CA | 277/480 V ca | DAC104US-277Y |
|
| Entrada de CA de la Fuente de Alimentación | 120 V ca | DS240S-120/G |
|
| Salida de CC de la Fuente de Alimentación | 24 V ca | DS220S-24DC |
|
| Comunicación Ethernet | Ethernet | MJ8-C6A |
|
