Protección para la Carga de Vehículos Eléctricos

DESCRIPCIÓN GENERAL

La creciente dependencia actual de dispositivos electrónicos muy sensibles convierte la protección contra sobretensiones en un tema importante para los sistemas de carga de vehículos eléctricos (VE). Un estudio del Instituto de Seguros para la Seguridad Empresarial y del Hogar reveló que se perdieron 26 000 millones de dólares debido a sobretensiones no causadas por rayos. Además, cada año caen alrededor de 25 millones de rayos en EE. UU., que causan pérdidas de entre 650 000 y 1 000 millones de dólares, según el Instituto de Información de Seguros y State Farm©.

Este artículo analiza los distintos tipos de sistemas de carga de VE y equipos de suministro para vehículos eléctricos (EVSE) para ayudarle a desarrollar una estrategia integral de mitigación de sobretensiones. Cada sección le recomendará qué protector contra sobretensiones para VE debe utilizar para su equipo y dónde instalar estos dispositivos de protección contra sobretensiones para cargadores de VE.

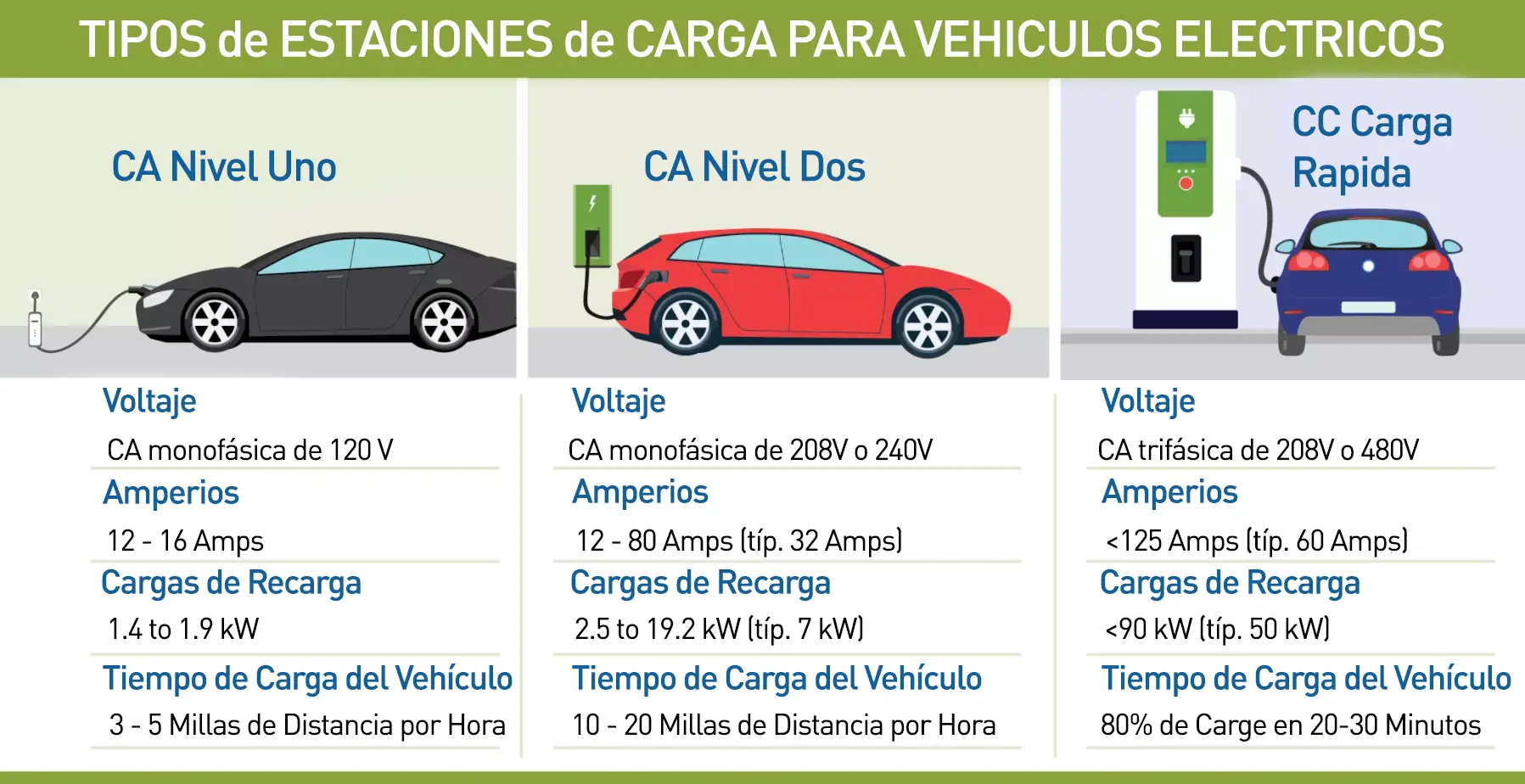

Nivel 1 | Nivel 2 | Nivel 3

Estación de Carga para VEs de Nivel 1

Fuente de Alimentación: Toma de Corriente Doméstica de 120 V CA

Estos cargadores de nivel 1 para vehículos eléctricos son para uso residencial y utilizan una toma de corriente estándar de 120 V CA. Con hasta 20 horas de carga para un recorrido de 200 km, estos cargadores son los más básicos y económicos.

Punto de Protección: Panel de Distribución Principal

A continuación se muestra un ejemplo que utiliza elM50-120T-A.

El M50-120T-A se instala mediante un disyuntor bipolar de 30 A y no solo protege el sistema de carga del vehículo eléctrico, sino también todos los circuitos del panel de servicio principal. Este protector se conoce como "Protector contra Sobretensiones para toda la Casa".

Links para Protecciones Nivel 1 VE

UbicaciónEquipoSistema# de Modelo Protector#Link
Panel Principal120/240Vac M50-120T-A
Panel Principal120/208Vac M50-120Y-A

Protecciones para Nivel 2 VE

Fuente de alimentación: Toma de corriente de 240 V CA o fuente comercial

Generalmente, se trata de aplicaciones públicas con una fuente de alimentación de 240 V CA o superior. Sin embargo, también pueden instalarse en una toma de corriente estándar de 240 V de una vivienda. El tiempo de carga es de 5 a 6 horas (carga de 200 km) y puede resultar bastante costoso según la cantidad de puntos de carga o la potencia disponible (kW).

Los sistemas de CA de Nivel 2 se configuran de dos maneras diferentes según el número de puntos de carga deseados para el sitio. Algunos constan de un único armario de alimentación integrado (<175 kW) y un punto de carga, mientras que otros constan de un armario de alimentación grande (>175 kW) con múltiples puntos de carga distribuidos.

Punto de Protección: Gabinete de Alimentación de CA y Dispensador de Carga

Links para Protecciones Nivel 2 VE

UbicaciónEquipoSistema# de Modelo Protector#Link
Gabinete de EenergíaEntrada de Energía : 277 V CA DS73US-277Y/NN


Salida de Potencia de 120-277 V CA DS72US-240T/NN


Ethernet Cat 6A MJ8-C6A
Dispensador de CargaEntrada de Energía de 120-277 V CA DS72US-240T/NN


Ethernet Cat 6A MJ8-C6A

#Protecciones para Nivel 3 VE

Fuente de Alimentación: Carga Rrápida de CC

El método de carga más rápido (30 minutos para 200 km), pero también el más costoso. Se conectan a la red eléctrica mediante un módulo de conversión de CA a CC. El rango de voltaje de CC de salida va de 120 V CC a 920 V CC, y se prevén voltajes más altos en el futuro. Además de la fuente de CA, estos sistemas pueden alimentarse o complementarse con un planta de energía fotovoltaica o sistema de almacenamiento de energía.

###Punto de Protección: - Gabinete de Alimentación de CC y Dispensador de Carga

Links para Protecciones Nivel 3 VE

UbicaciónEquipoSistema# de Modelo Protector#Link
Gabinete de EenergíaEntrada de energía de 277 V CA DS73US-277Y/NN


Salida de Potencia de Hasta 1500 VCC DS50PVS-1500/51


Entrada de Energía de 120-240 V CA DS72US-240T/NN


Ethernet Cat 6A		 MJ8-C6A
Dispensador de CargaUp to 1500VDC Power Input DS50PVS-1500/51


Ethernet Cat 6A MJ8-POE-C6A
