Carril DIN Corriente Alterna (CA)
Part Number: 82113022155
DAC51VGUS-277
Ficha de datos|
Tensión AC máx. de functionamiento
|
Uc | 275 Vac |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 50 kA |
|
Tensión residual a 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 0.7 kV |
|
|
UL1449 5th Ed. TYPE 4CA |
|
|
TENSION
|
(V) | 277 |
|
|
AC |
|
|
FASE
|
(PH) | 1 |
|
|
(A) | N/A |
|
|
(C) | -40 |
|
|
(C) | +85 |
|
MODOS
|
Ld-Ld |
|
|
|
(V) | 3360 |
|
|
(V) | 305 |
|
|
(kA) | 20 |
|
Icc
cortocircuito
|
(kA) | n/a |
|
|
(kA) | 50 |
|
Tipo de red
|
AC |
|
|
Tecnología
|
Tecnología VG (MOV+GSG) |
|
|
Conexión à la red
|
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido) |
|
|
Formato
|
Caja modular desenchufable |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la red Baja Tensión |
|
|
TECNOLOGIA
|
MOV-GSG |
|
|
CONFIGURACION DE RED
|
1 Pole, 1W+G, 1PH |
|
|
FORMA DE CONEXION
|
Screw Terminal (4-13AWG) |
|
|
MONTAJE
|
Din Rail |
|
|
|
Thermoplastic UL94-V0 |
|
|
|
NEMA 2 (IP20) |
|
|
DESCONEXION SEGURA
|
Disconnection via fuse-link |
|
|
|
Visual indicator and remote contacts |
|
|
|
See diagram |
|
|
|
0.22 lbs |
|
Certificación
|
UL Recognized |
|
|
Normas ambientales
|
EU RoHS |
|
|
|
UL1449 5th Edition |
|
|
|
VZCA2 |
|
|
|

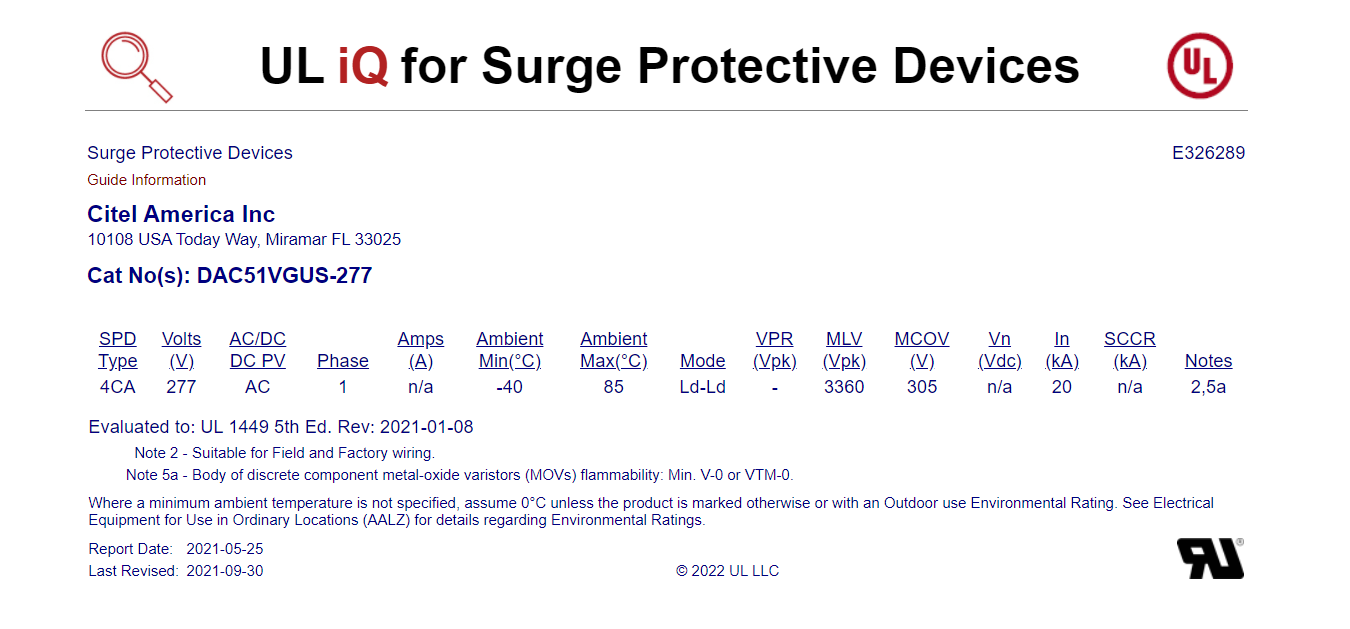

E326289 |
|
|
NORMAS
|
NOM-003-SCFI-2014, NOM-001-SCFI-1993 |
