Montaje Superficial Datos

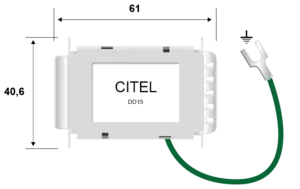

DD15-24V
Código artículo 6214
DD15-24V
Availability:
85,00 US$ (excl. tax)
Add to cart

Available within 3 weeks

Seleccionar una referencia :
Red
 RS232, RS485, 4-20mA
Tensión DC máx. de operación
 Uc 40 Vdc
Frecuencia máx.
 f max. > 10 MHz
Velocidad máx.
 < 40 Mbps
Perdida de inserción
 < 1 dB
Corriente máx. De línea
@25°C
 IL 750 mA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 20 kA
Modo(s) de protección
 Modo Común o Mode Diferenciado
Capacidad máx.
C < 30 pF
Corriente de choque
Prueba 10/350µs x 2 - categoría D1
Iimp 2.5 kA
Corriente de descarga nominal
Prueba 8/20µs x 10 - categoria C2
 In 5 kA
Corriente de descarga nominal X-C (Línea/Tierra)
Prueba 8/20µs x 10 - categoria C2
 In L/PE 300 A
Capacidad
@1MHz, X-C (Línea/Tierra)
 C < 500 pF
UL497B LISTED
TENSION
 (V) 24
15W+GROUND
(A) 0.3
(C) -50
(C) +85
(V) 20
(V) 28/
(kA) 1
(kA) -
(Mbps) up to 10MHz
Tecnología
 Diodo limitador
Conexión à la red
 D Sub 15 pts Macho/Hembra en entrada/salida
Formato
 D-Sub conector
Uso exterior
 No
Modo de fallo
 Corto-circuito - interrupción de transmisión - modo de falla 2
Pin out
 todos los hilos protegidos y transmitidos
Peso
 0.063 kg
TECNOLOGIA
 SAD
CONFIGURACION DE RED
 15W+G
FORMA DE CONEXION
 15-pin D-Sub connector
MONTAJE
 SURFACE MOUNT
Thermoplastic UL94-V0
NEMA 2 (IP20)
See diagram
0.30 lbs
n/a
Certificación
 UL 497B
UL497B
QVGQ
E184939
NORMAS
 IEC 61643-21
ROHS
°C -40 °C
°C 85 °C
°F -40 °F
°F 85 °F
%RH 95
Ft 2000 Ft
Ft 6500 Ft
V0
D-Sub connector
IP20
Accesorio
 Soporte 'L' de acero inoxidable
mm 61 mm
mm 40.6 mm
In 2.4 In
In 1.59 In
Serial cable
Yes
°C -40 °C
°C 85 °C
°F -40 °F
°F 85 °F
%RH 95 %RH
10 Years
