Montaje Superficial Datos

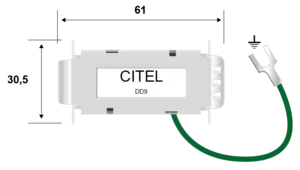

DD9-24V
Código artículo 6147
Ficha de datos
|
Red
|
RS232, RS485, 4-20mA | |
|
Tensión DC máx. de operación
|
Uc | 40 Vdc |
|
Frecuencia máx.
|
f max. | > 10 MHz |
|
Velocidad máx.
|
< 40 Mbps | |
|
Perdida de inserción
|
< 1 dB | |
|
Corriente máx. De línea @25°C
|
IL | 750 mA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 1125 A |
|
Modo(s) de protección
|
Modo Común | |
|
Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, X-X (Línea/Línea)
|
Up | 130 V |
|
Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, X-C (Línea/Tierra)
|
Up | 65 V |
|
Corriente de descarga nominal
C2 (1.2/50us / 8/20µs), 10 aplicaciones, X-X (Línea/Línea)
|
In | 125 A |
|
Corriente de descarga nominal
C2 (1.2/50us / 8/20µs), 10 aplicaciones, X-C (Línea/Tierra)
|
In | 125 A |
|
Capacidad
@1MHz, X-C (Línea/Tierra)
|
C | < 500 pF |
| UL497B LISTED | ||
|
TENSION
|
(V) | 24 |
| 9W+GROUND | ||
| (C) | -50 | |
| (C) | +85 | |
| (V) | 20 | |
| (kA) | 1 | |
| (kA) | - | |
| (Mbps) | up to 10MHz |
|
Tecnología
|
Diodo limitador | |
|
Conexión à la red
|
D Sub 9 pts Macho/Hembra en entrada/salida | |
|
Formato
|
D-Sub conector | |
|
Uso exterior
|
No | |
|
Modo de fallo
|
Corto-circuito - interrupción de transmisión - modo de falla 2 | |
|
Pin out
|
todos los hilos protegidos y transmitidos | |
|
Peso
|
0.063 kg | |
|
TECNOLOGIA
|
SAD | |
|
CONFIGURACION DE RED
|
9W+G | |
|
FORMA DE CONEXION
|
9-pin D-Sub connector | |
|
MONTAJE
|
SURFACE MOUNT | |
| Thermoplastic UL94-V0 | ||
| NEMA 2 (IP20) | ||
| See diagram (mm) | ||
| 0.30 lbs |
|
Certificación
|
UL 497B | |
| UL497B | ||
| QVGQ | ||
| E184939 | ||
|
NORMAS
|
IEC 61643-21 | |
| ROHS |
| °C | 85 °C | |
| °F | -40 °F | |
| %RH | 95 | |
| V0 | ||
| D-Sub connector | ||
| IP20 | ||
|
Accesorio
|
Soporte 'L' de acero inoxidable | |
| mm | 61 mm | |
| mm | 30.5 mm | |
| In | 2.4 In | |
| In | 1.2 In | |
| Serial cable |
| Yes | ||
| °C | 85 °C | |
| °F | -40 °F | |
| %RH | 95 %RH | |
| 10 Years |
