Carril DIN Fotovoltaica
Part Number: 480312
Ficha de datos
|
Red
|
Red FV 1000 Vdc |
|
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 40 kA |
|
Modo(s) de conexión
|
+/-/PE |
|
|
Modo(s) de protección
|
Modo común |
|
|
Tensión residual a 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 3 kV |
|
|
UL1449 TYPE 1CA |
|
|
TENSION
|
(V) | 1000 |
|
|
DC PV |
|
|
FASE
|
(PH) | |
|
|
(A) | N/A |
|
|
(C) | -40 |
|
|
(C) | +85 |
|
MODOS
|
DC+-DC-,DC+-G,DC--G |
|
|
|
(V) | 2500/2500/2500 |
|
|
(V) | 1000/1000/1000 |
|
|
(kA) | 20 |
|
Icc
cortocircuito
|
(kA) | 50 |
|
|
(kA) | 40 |
|
Tecnología
|
MOV |
|
|
Conexión à la red
|
Por terminales : 4-25 mm² / por bus |
|
|
Formato
|
Caja modular desenchufable |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la protección de la línea FV |
|
|
TECNOLOGIA
|
MOV |
|
|
CONFIGURACION DE RED
|
3 poles, 2W+G |
|
|
FORMA DE CONEXION
|
SPD-Screw Terminal (8-12AWG), Terminal blocks 6AWG |
|
|
MONTAJE
|
DIN RAIL |
|
|
|
Thermoplastic UL94-V0 |
|
|
|
NEMA 2 (IP20) |
|
|
DESCONEXION SEGURA
|
Disconnection via fuse-link |
|
|
|
Visual indicator and remote contacts |
|
|
|
See diagram |
|

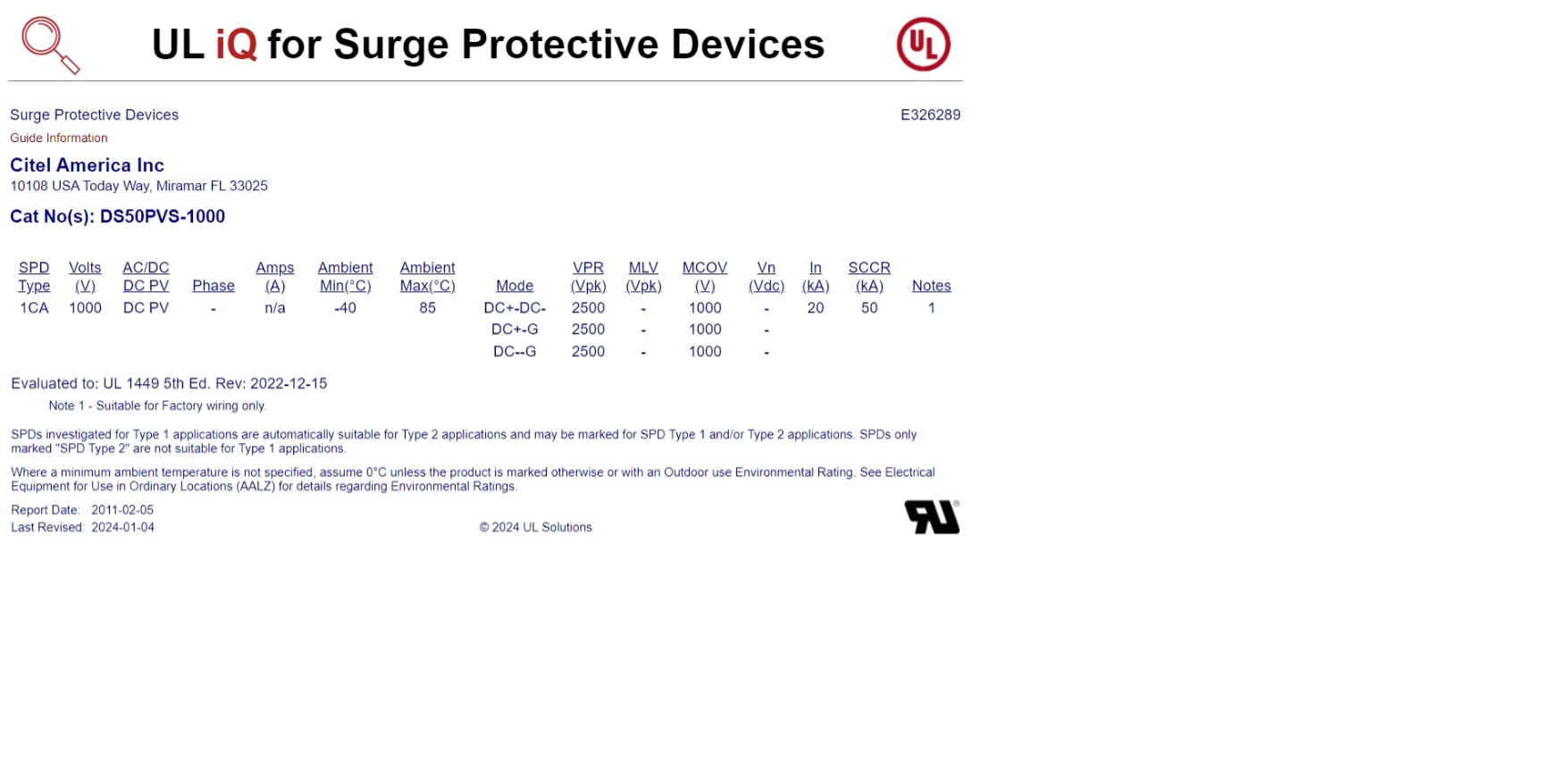

Certificación
|
UL Recognized |
|
|
|
UL1449 5th Edition |
|
|
|
E326289 |
