Carril DIN Datos

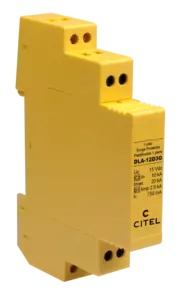

DLA-12D3G

Código artículo 640192

Contáctenos

Seleccionar una referencia :

Características electricas Característica mecánica Conformidad con las normas Schematics

Red		Línea 0-10 V analógico, 12 V digital
Tensión DC máx. de operación	Uc	15 Vdc
Corriente máx. De línea @25°C	IL	750 mA
Nivel de protección C3 (10/1000μs), 300 aplicaciones@10 A, X-X (Línea/Línea)	Up	40 V
Nivel de protección C3 (10/1000μs), 300 aplicaciones@10 A, X-C (Línea/Tierra)	Up	650 V
Corriente de choque Prueba 10/350µs x 2 - categoría D1	Iimp	2.5 kA
Corriente de descarga nominal X-C (Línea/Tierra) Prueba 8/20µs x 10 - categoria C2	In L/PE	10 kA
Resistencia en línea (± 10%)		1.5 Ohm
		UL497B LISTED
TENSION	(V)	6
		2W+Shield+G
	(A)	0.3
	(C)	-50
	(C)	+85
	(V)	20
	(V)	8/72/72
	(kA)	5
	(kA)	10
	(kA)	2.5
	(Mbps)	up to 10MHz
	(MHz)	up to 10
	(db)	< 1

Tipo de red		Telefonia
Tecnología		GDT+Diodo limitador
Conexión à la red		Terminal de primavera 2.5 mm² / AWG 13 (sólido o trenzado)
Formato		Caja DIN desenchufable
Índice de protección contra la penetración		IP20 (NEMA 2)
Modo de fallo		Corto-circuito
TECNOLOGIA		SAD-GDT
CONFIGURACION DE RED		1 pair
FORMA DE CONEXION		Screw Terminal
MONTAJE		Din Rail
		Thermoplastic UL94-V0
		NEMA 2 (IP20)
		See diagram
		0.30 lbs
