Carril DIN Corriente Continua (CC)
DS72US-48DC
Código artículo 49212155
Available within 3 weeks
Ficha de datos
Seleccionar una referencia :
|
Red
|
48 Vdc | |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 140 kA |
|
Modo(s) de protección
|
Modo Diferenciado/Común | |
| UL1449 5th Ed. TYPE 1 | ||
|
TENSION
|
(V) | 48 |
| DC | ||
|
FASE
|
(PH) | - |
| (A) | N/A | |
| (C) | -40 | |
| (C) | +85 | |
|
MODOS
|
DC+-DC-,DC+-G,DC--G | |
| (V) | 800/400/400 | |
| (V) | 150/75/75 | |
| (kA) | 20 | |
|
Icc
cortocircuito
|
(kA) | 85 |
| (kA) | 70 |
|
Tecnología
|
MOV | |
|
Conexión à la red
|
Por terminales de tornillos 4-25 mm² | |
|
Formato
|
Caja modular desenchufable | |
|
Uso exterior
|
No | |
|
Modo de fallo
|
Desconexión de la red DC | |
|
TECNOLOGIA
|
Multi-MOV | |
|
CONFIGURACION DE RED
|
2W+G | |
|
FORMA DE CONEXION
|
SPD-Screw Terminal (8-12AWG), Terminal blocks 6AWG | |
|
MONTAJE
|
Din Rail | |
| Thermoplastic UL94-V0 | ||
| NEMA 2 (IP20) | ||
|
DESCONEXION SEGURA
|
Disconnection via fuse-link | |
| Visual indicator and remote contacts | ||
| See diagram | ||
| 0.44 lbs | ||
| DSM70-48DC |
|

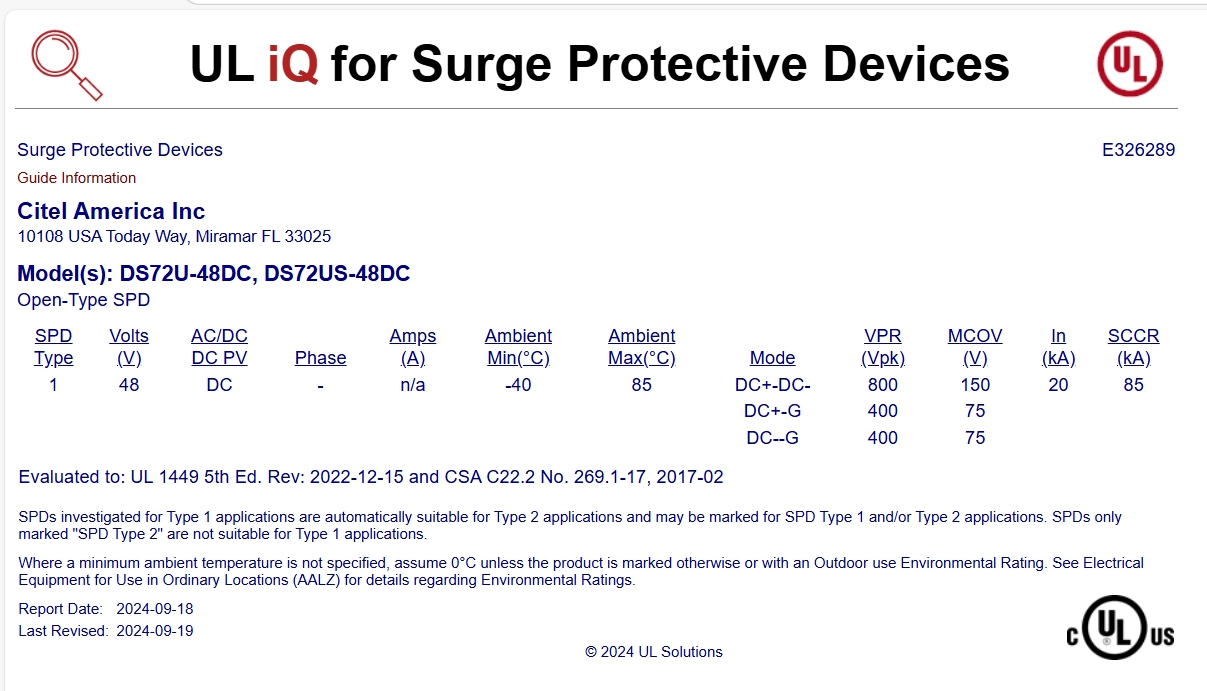

Certificación
|
UL Listed | |
| UL1449 5th Edition | ||
| VZCA, VZCA7 | ||
| E326289 | ||
|
NORMAS
|
IEC 61643-11, NOM-003-SCFI-2014, NOM-001-SCFI-1993 | |
| ROHS |
