Carril DIN Corriente Continua (CC)

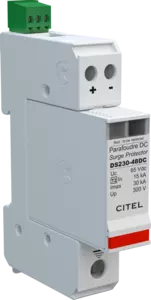

DS230S-48DC/EC

Part Number: 39041186

Contáctenos

Seleccionar una referencia :

Características electricas Característica mecánica Conformidad con las normas Schematics

Red		Red DC o FV 48Vdc
Tensión nominale de línea	Un	48 Vdc
Tensión AC máx. de functionamiento	Uc	50 Vac
Tensión DC máx. de operación	Uc	65 Vdc
Corriente de descarga máxima Capacidad máx. En onda 8/20µs por polo	Imax	30 kA
Corriente de descarga máximal total Capacidad máx. total en onda 8/20µs	Imax Total	30 kA
Modo(s) de conexión		+/-/PE
Modo(s) de protección		Modo común
		UL1449 5th Ed. TYPE 4CA
TENSION	(V)	48
		DC
FASE	(PH)
	(A)	N/A
	(C)	-40
	(C)	+85
MODOS		DC+-DC-,DC+-G,DC--G
	(V)	710/540/560
	(V)	65/65/65
	(kA)	10
Icc cortocircuito	(kA)	n/a
	(kA)	30

Tecnología		MOV
Conexión à la red		Por terminales de tornillos : 1.5-10 mm² (conductores activos) y 2.5-25 mm² (tierra)
Formato		Caja modular desenchufable
Montaje		Carril DIN simetrico 35 mm (EN 60715)
Temperatura de operación	Tu	-40/+85°C
Clase de protección		IP20
Uso exterior		No
Modo de fallo		Desconexión de la red DC
TECNOLOGIA		MOV
CONFIGURACION DE RED		2W+G
FORMA DE CONEXION		SPD-Screw Terminal (8-12AWG), Terminal blocks 6AWG
MONTAJE		Wall mount
		Thermoplastic UL94-V0
		NEMA 2 (IP20)
DESCONEXION SEGURA		Disconnection via fuse-link
		Visual indicator and remote contacts
		See diagram
		0.30 lbs
