Carril DIN Corriente Alterna (CA)
Part Number: 33101421
Ficha de datos
|
Red
|
277/480 V Trifasíca+N |
|
|
Tensión nominale de línea
|
Un | 480 Vac |
|
Tensión AC máx. de functionamiento
|
Uc | 530 Vac |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 40 kA |
|
Modo(s) de conexión
|
L/PE y N/PE |
|
|
Modo(s) de protección
|
Modo común |
|
|
Nivel de protección N/PE
@ In (8/20µs)
|
Up N/PE | 2.5 kV |
|
|
UL1449 TYPE 1 LISTED |
|
|
TENSION
|
(V) | 480 |
|
|
AC |
|
|
FASE
|
(PH) | 3D |
|
|
(A) | N/A |
|
|
(C) | -40 |
|
|
(C) | +85 |
|
MODOS
|
L-L, L-G |
|
|
|
(V) | 4000/4000/1800/1800 |
|
|
(V) | 550/-/550/- |
|
|
(kA) | 20 |
|
Icc
cortocircuito
|
(kA) | 100 |
|
|
(kA) | 40 |
|
|
(kA) | 4 |
|
Conexión à la red
|
Por terminales de tornillos: 2.5-25 mm² / por bus |
|
|
Formato
|
Caja modular desenchufable |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la red Baja Tensión |
|
|
TECNOLOGIA
|
MOV |
|
|
CONFIGURACION DE RED
|
3PH, 3W+G, Delta |
|
|
FORMA DE CONEXION
|
Screw Terminal, 13-2AWG Solid Wire, 13-4AWG Stranded Wire |
|
|
MONTAJE
|
Wall mount |
|
|
|
Thermoplastic UL94-V0 |
|
|
|
NEMA 2 (IP20) |
|
|
DESCONEXION SEGURA
|
Disconnection via fuse-link |
|
|
|
Visual indicator and remote contacts |
|
|
|

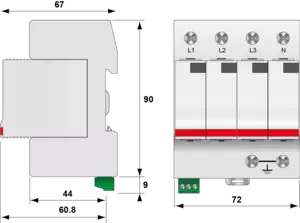

See diagram |
|
|
|
0.90 lbs |
|
|
|
DSM40-480 |
|
Certificación
|
UL |
|
|
Normas ambientales
|
EU RoHS |
|
|
|
UL1449 5th Edition |
|
|
|
VZCA, VZCA7 |
|
|
|
E326289 |
|
|
NORMAS
|
NOM-003-SCFI-2014, NOM-001-SCFI-1993 |
